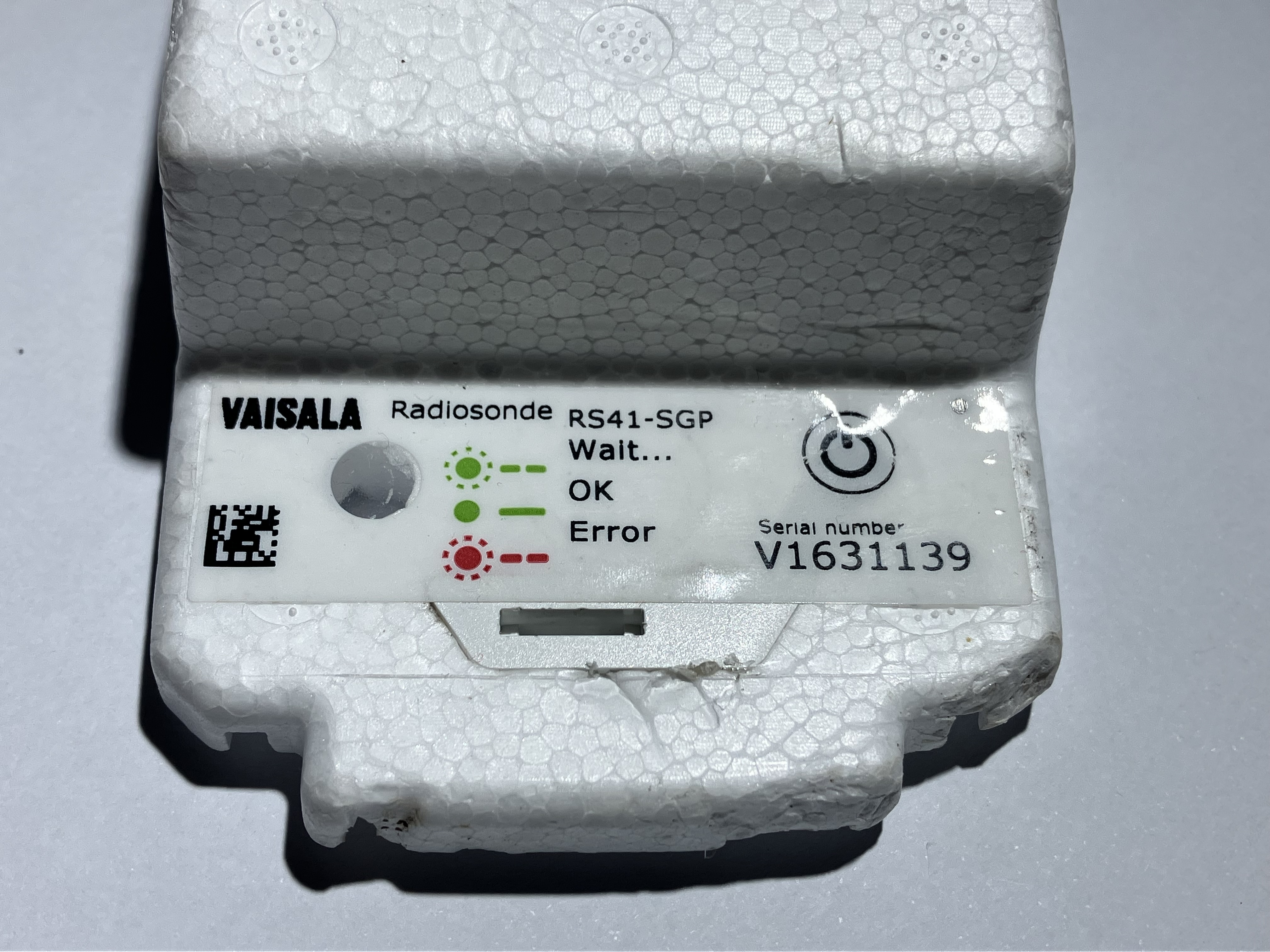

Sonda Meteorológica RS41-SGP

Sonda RS41-SGP

Overview

Análise Preliminar V2.0

O objetivo inicial é avaliar a viabilidade de substituir o firmware original por uma versão customizada, capaz de se adaptar às frequências permitidas para Radioamadores ou faixas de uso liberado, além de possibilitar a implementação de novas funcionalidades.

Para isso, iniciamos desmontando o dispositivo e identificando todos os seus componentes.

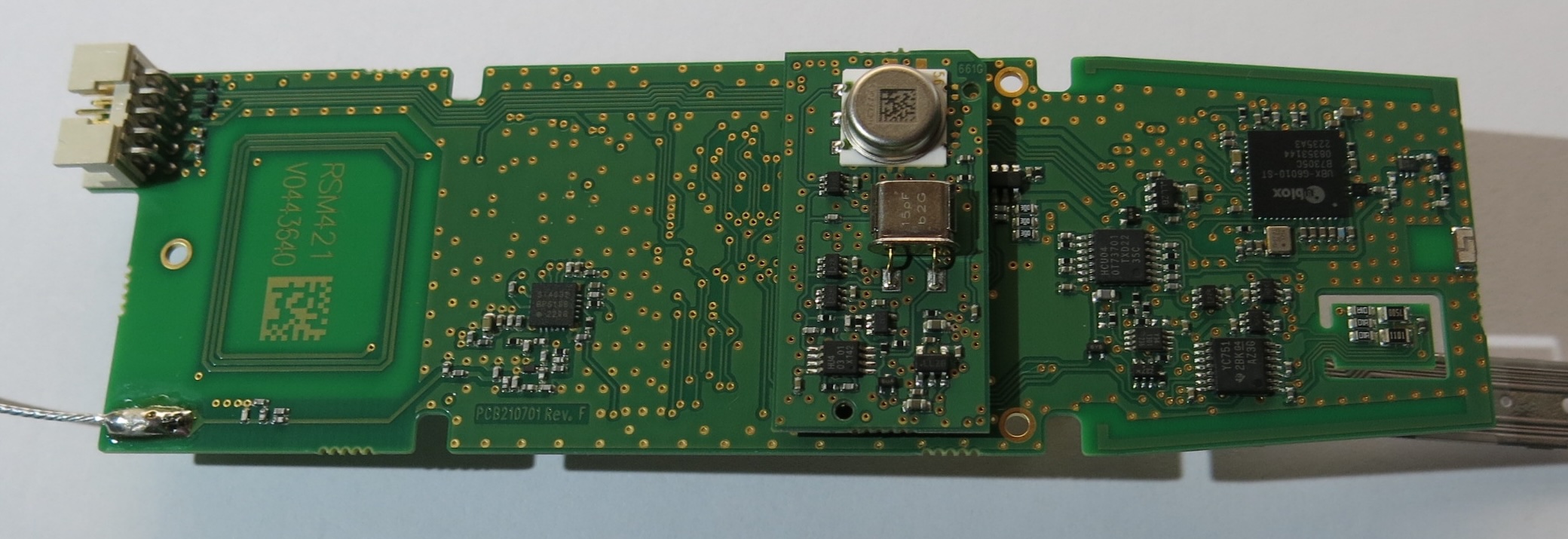

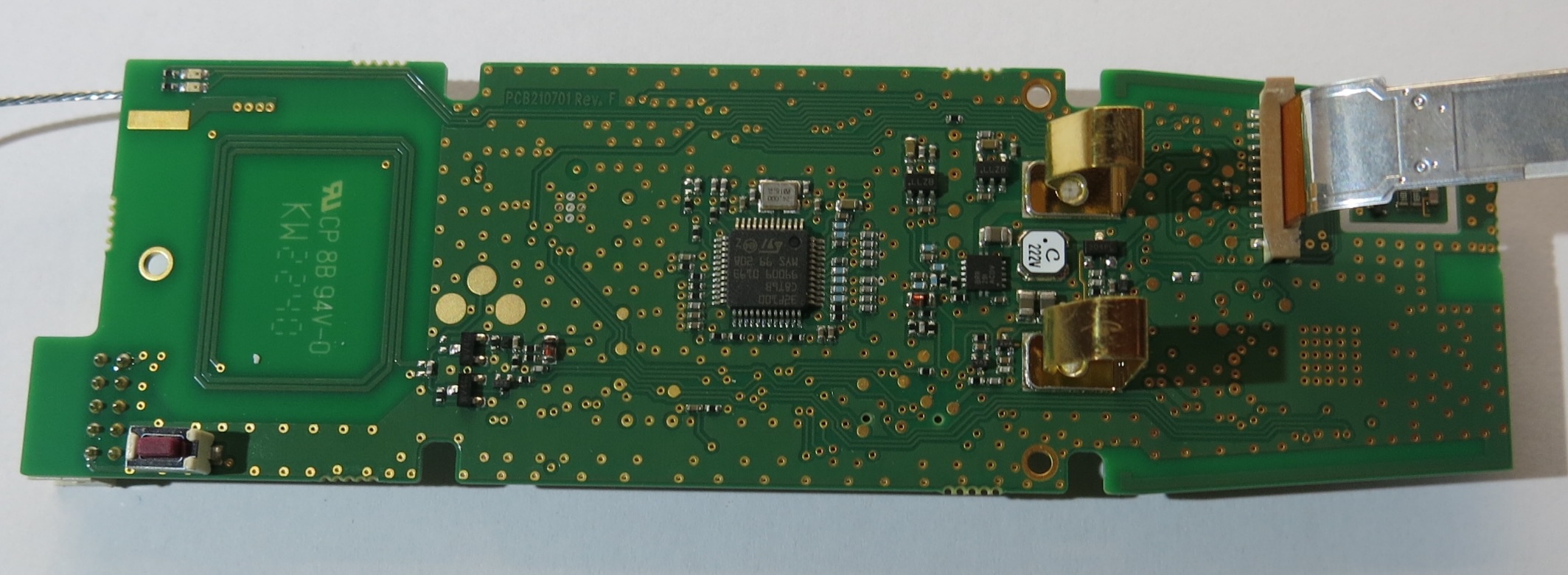

  1. Painel principal


    Site: Vaisala RS41

    Análise do hardware

    Versões FW alternativos

    Programas de recepção

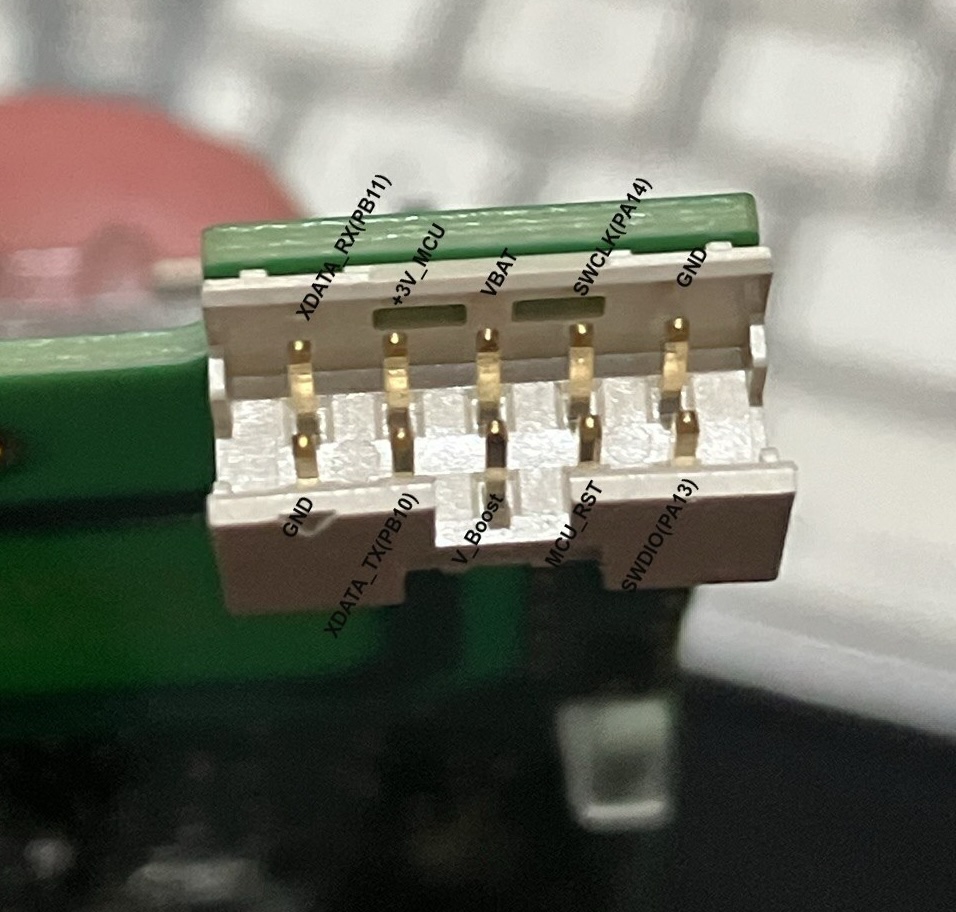

    XDATA Connector

    Referencias:

    Breaking the RS41

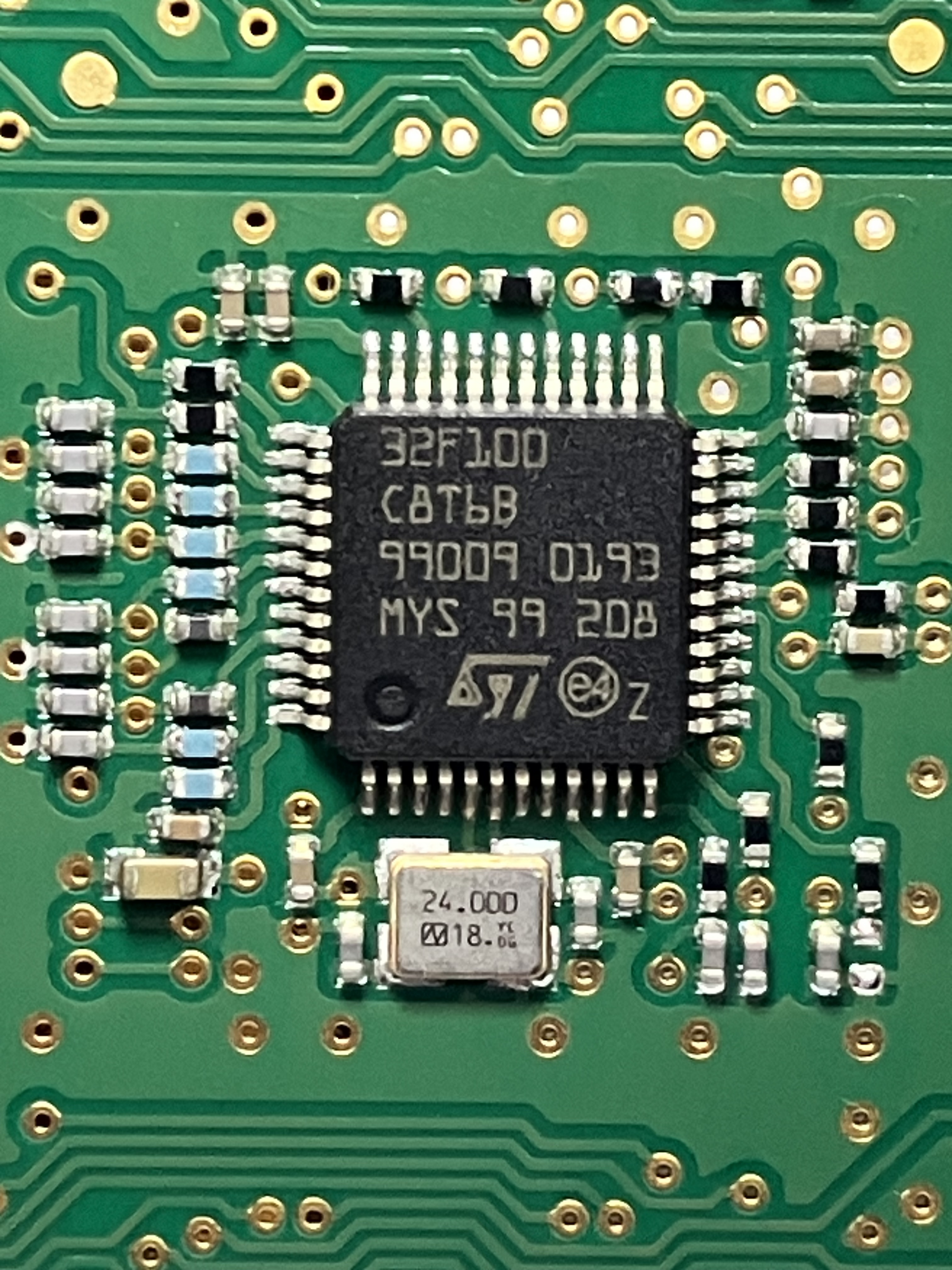

  2. Processador STM32F100C8T6B
    Arm Cortex-M3 32bits MCU, 64KB Flash, 8KB SRAM, 24MHz


    Datasheet: STM32F100C8T6B

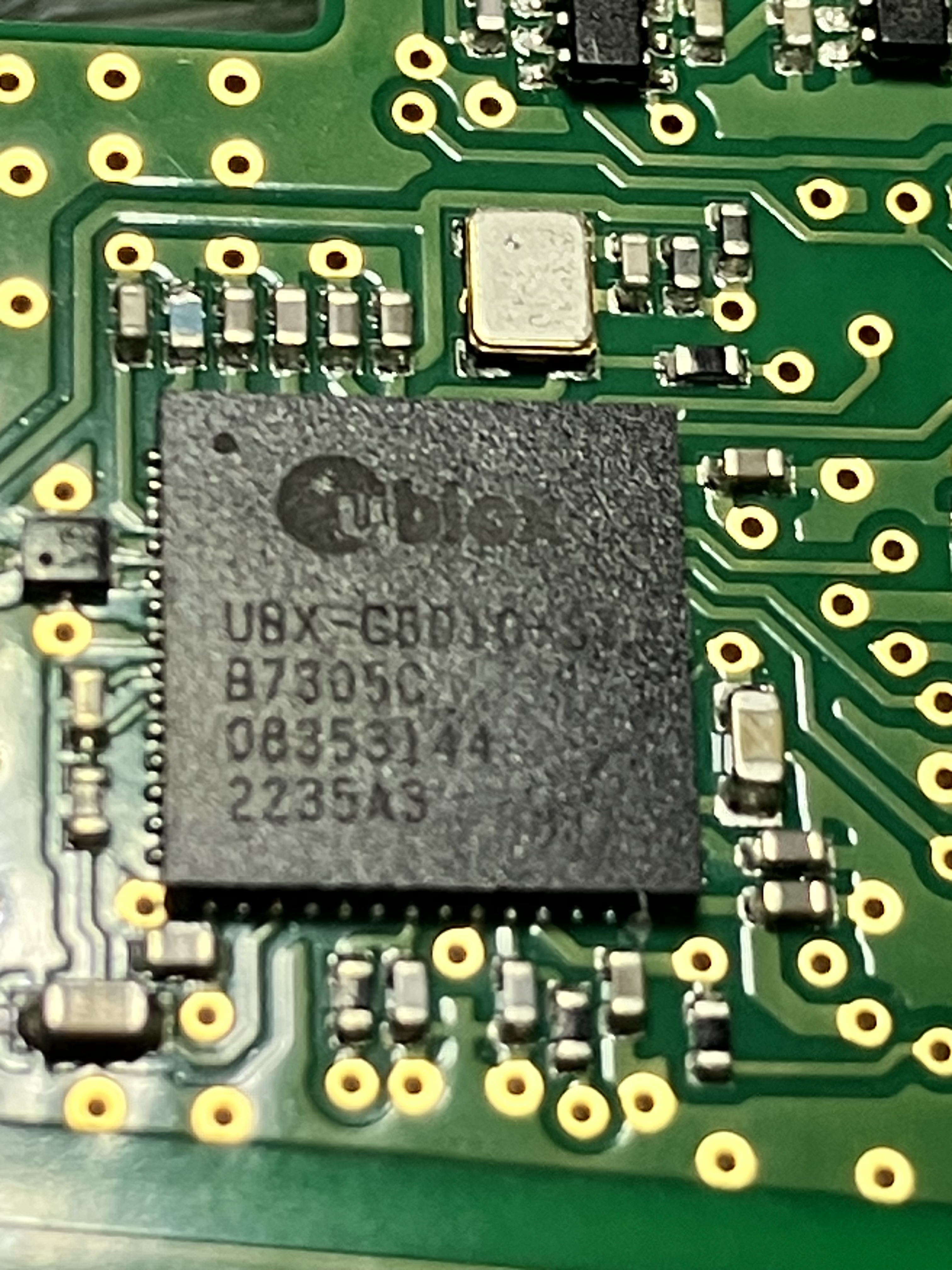

  3. GPS UBX-G6010-ST
    U-Blox 6


    Datasheet: UBX-G6010-ST

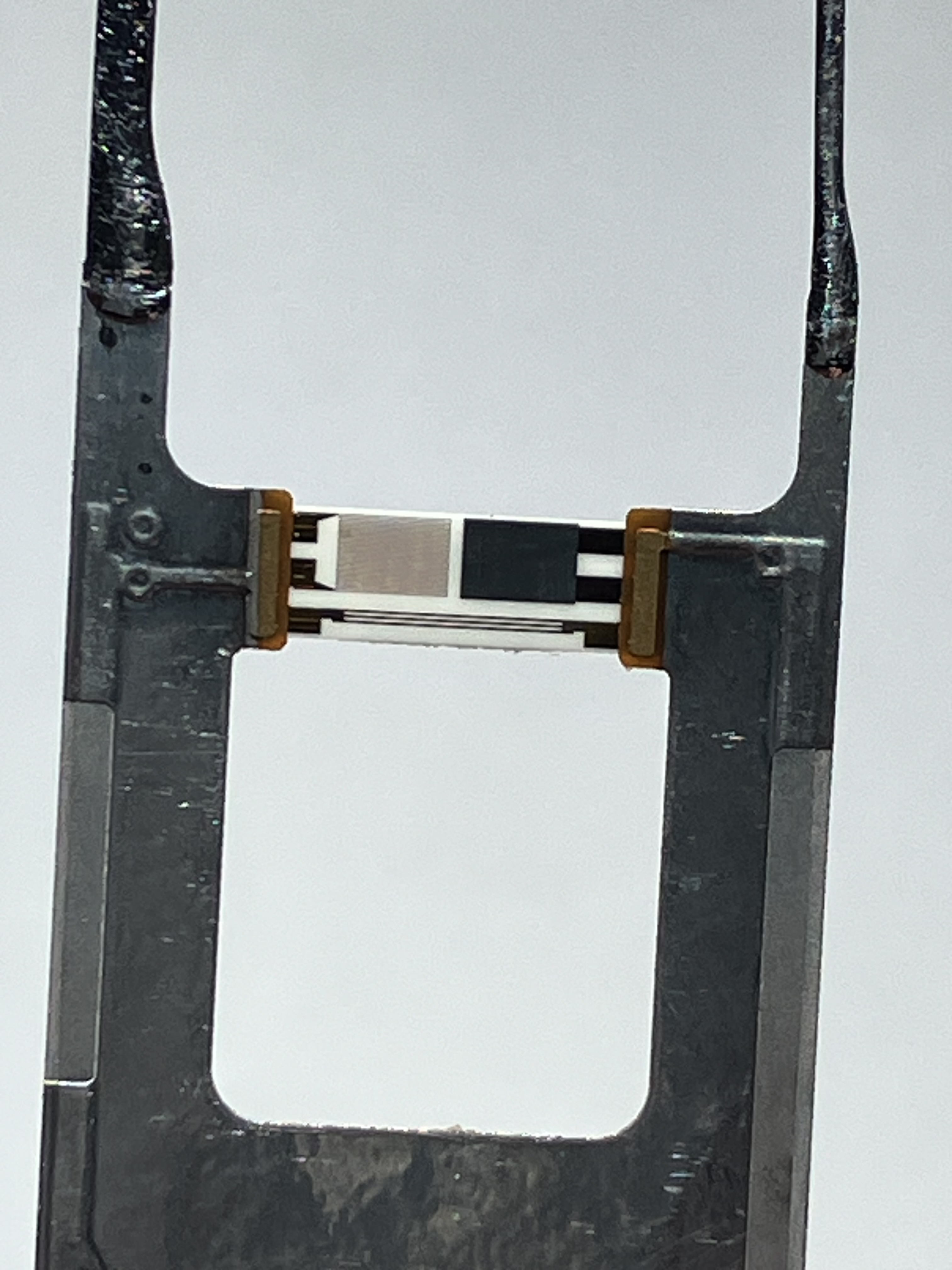

  4. Sensor de Temperatura
    N/A

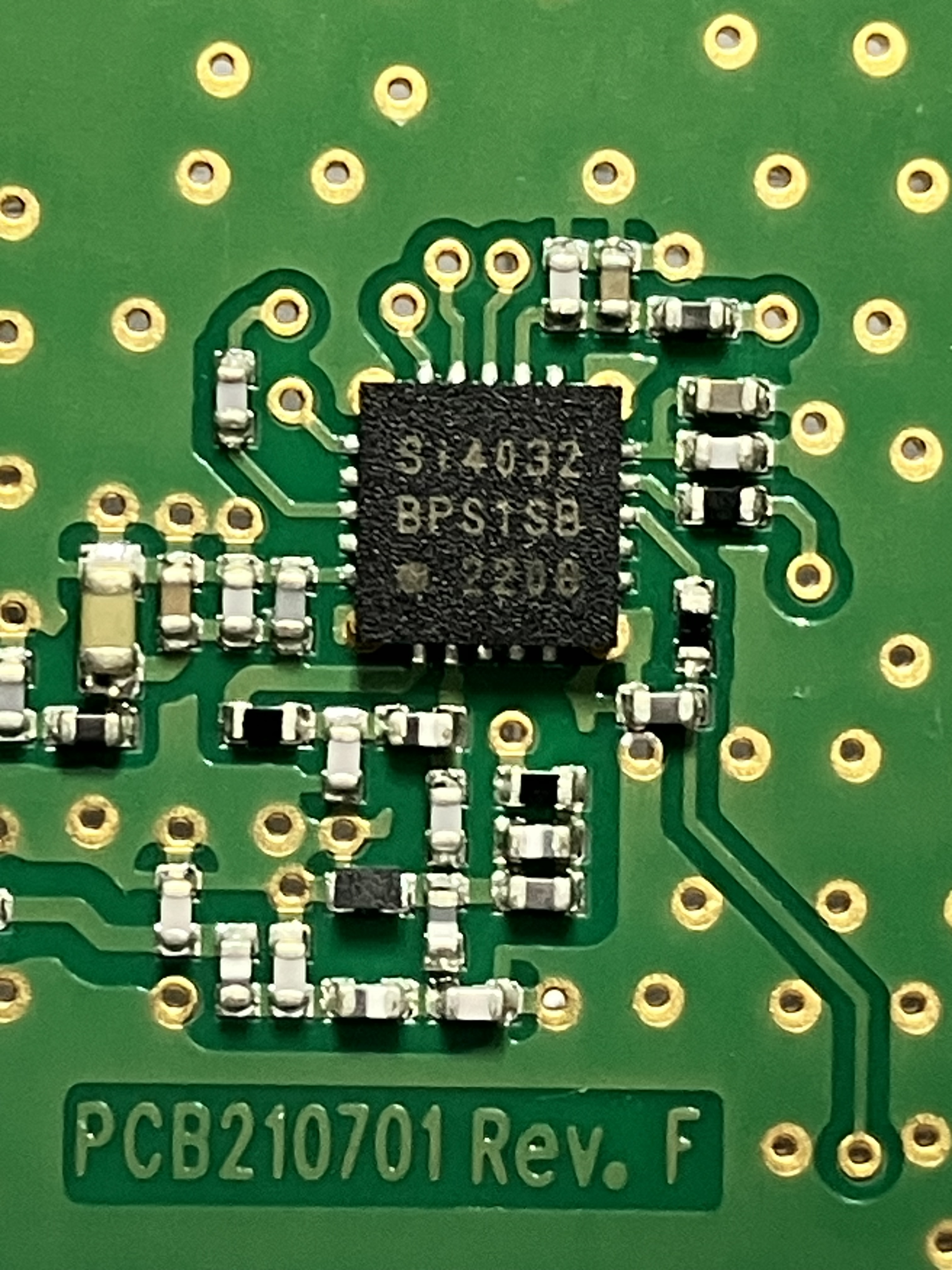

  5. Rádio Si4032
    ISM Transmitter 240MHz to 930MHz


    Datasheet: SI4032

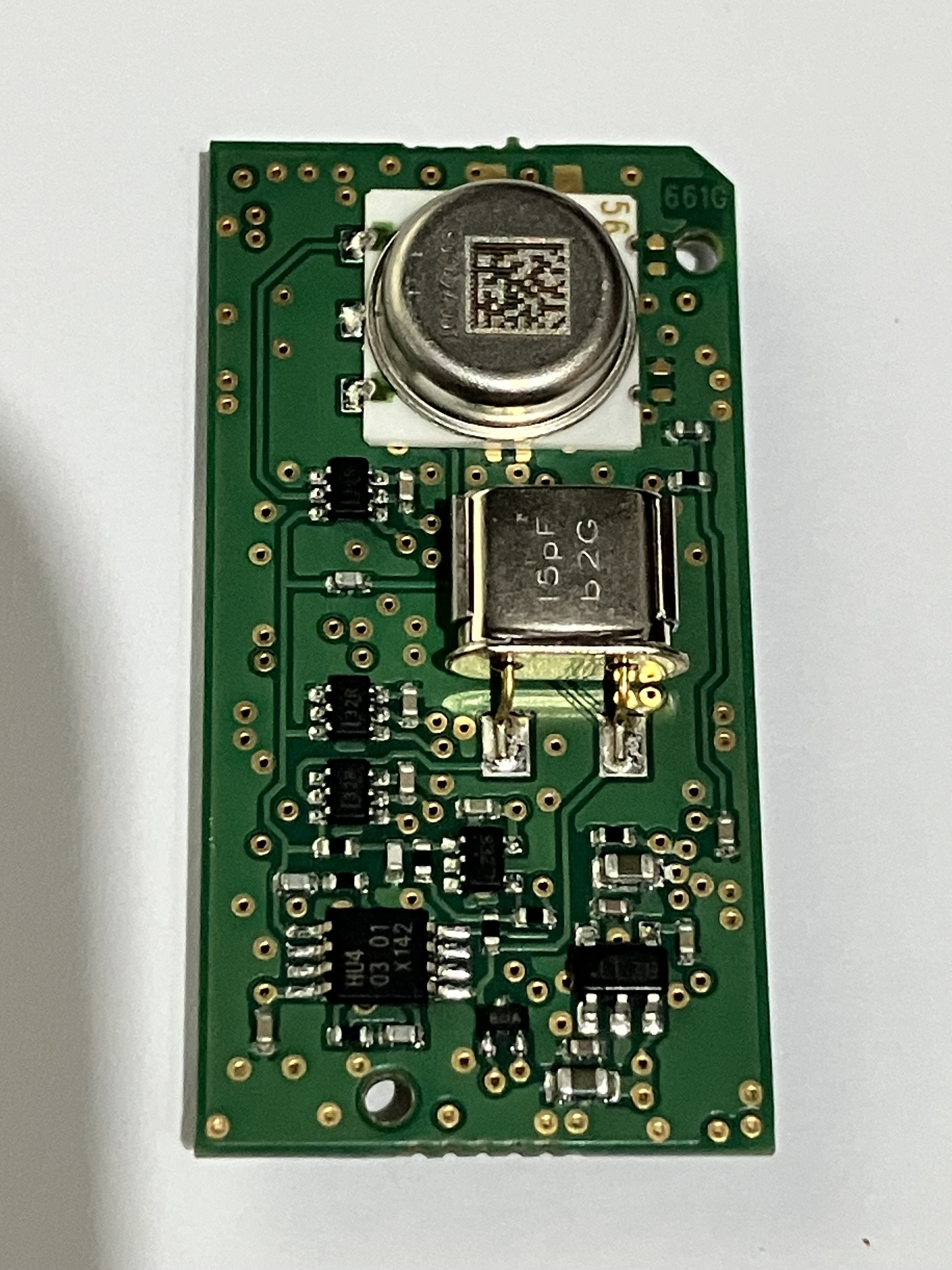

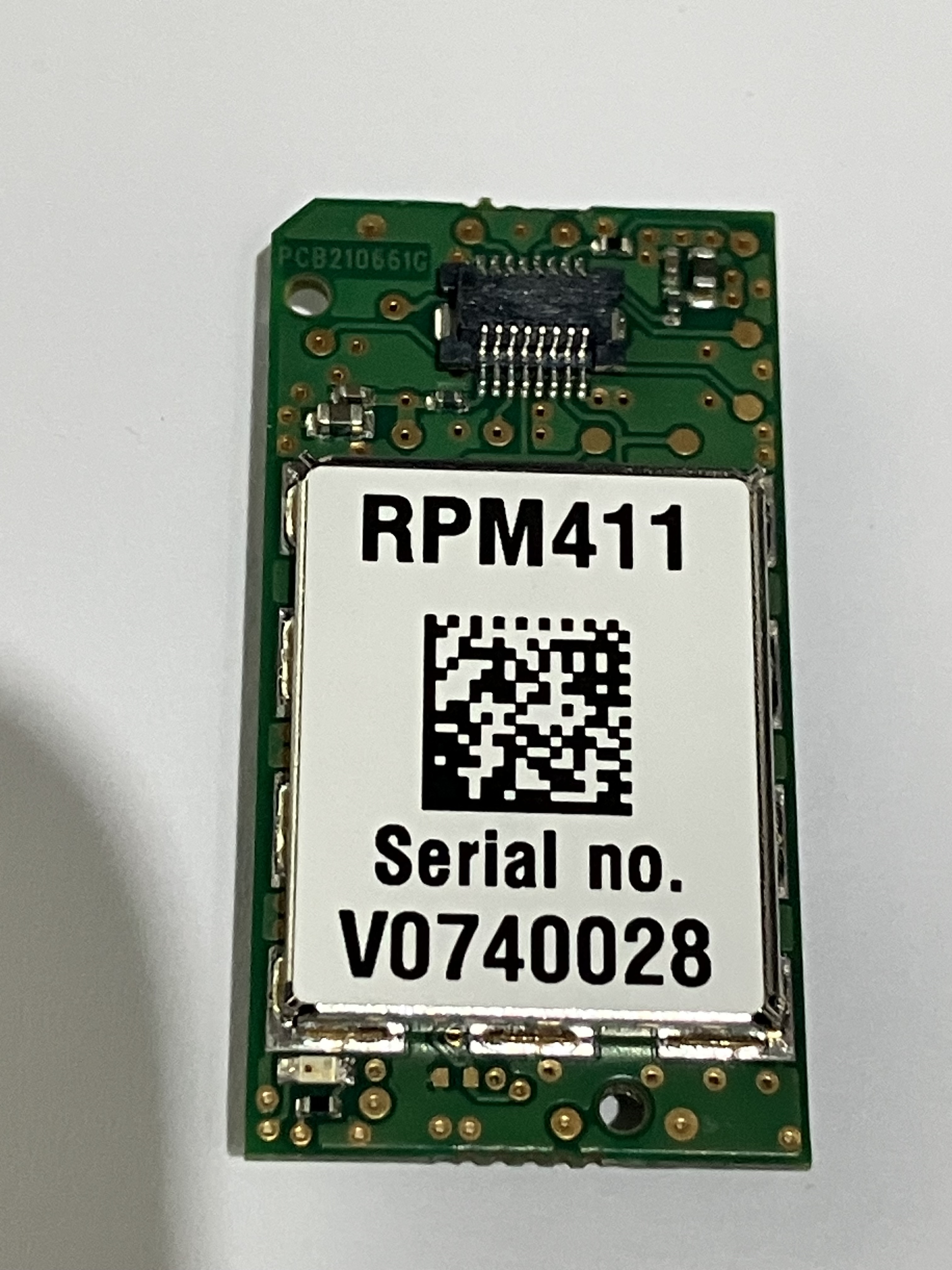

  6. DaughterBoard
    RPM411

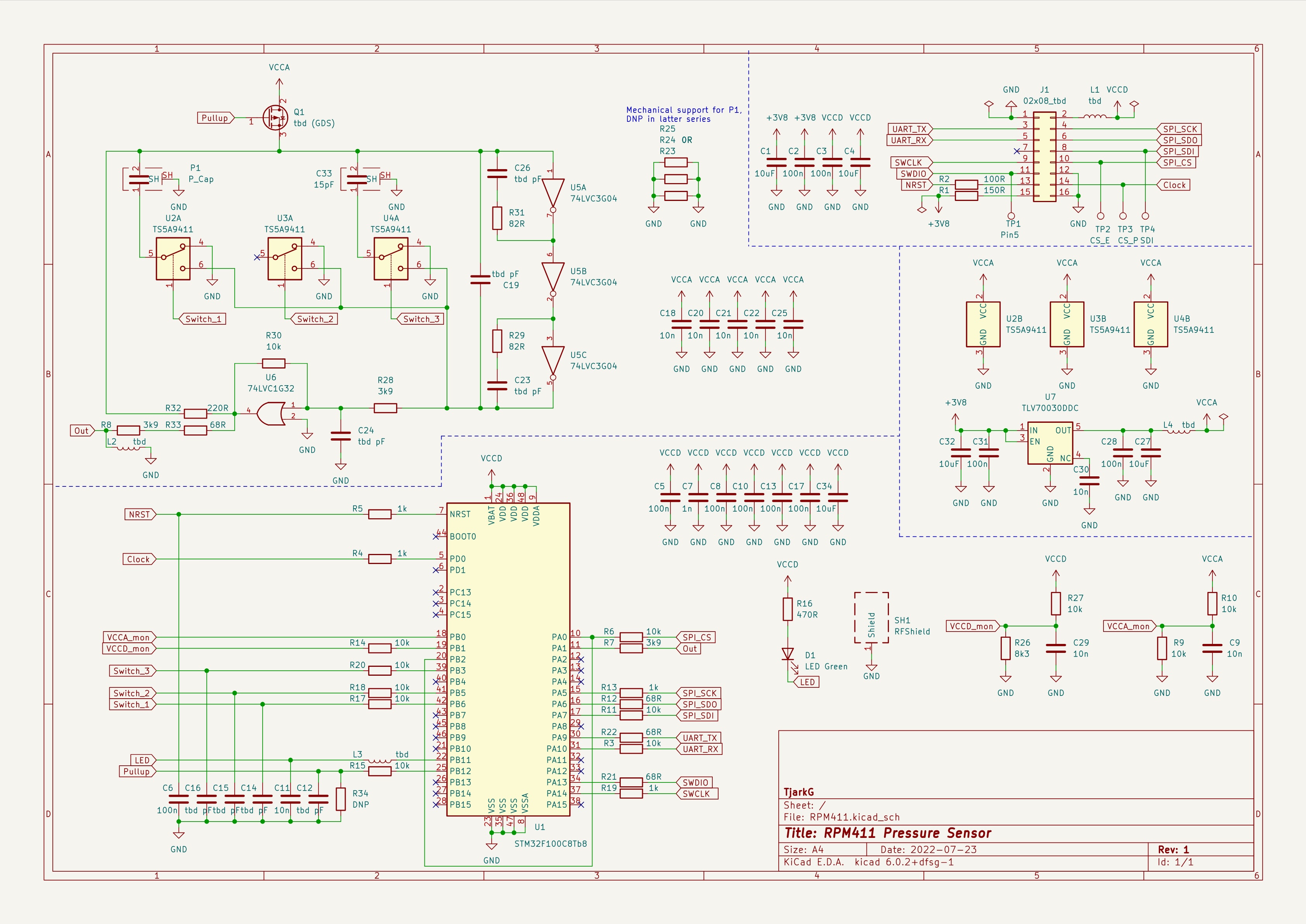

    Esquema:

    Reverse Engineering of the Vaisala RPM411 Pressure Sensor for the RS41 Radiosonde

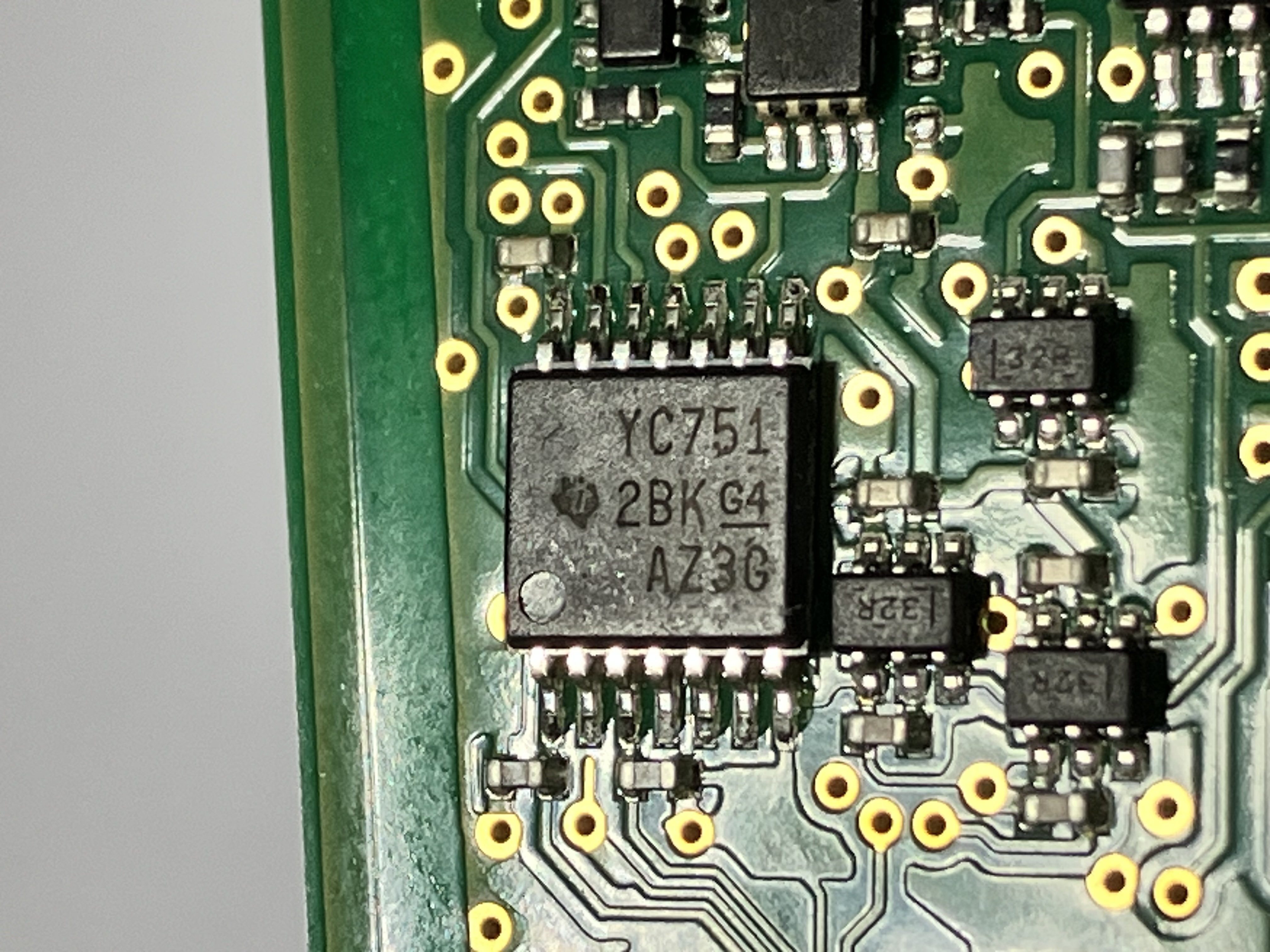

  7. YC751
    QUAD SPST ANALOG SWITCH

    Datasheet: YC751
