Análise de filtros

calendar Tuesday, June 24, 2025 · 2 min read · Filtros  ·
Partilhar: linkedin copy

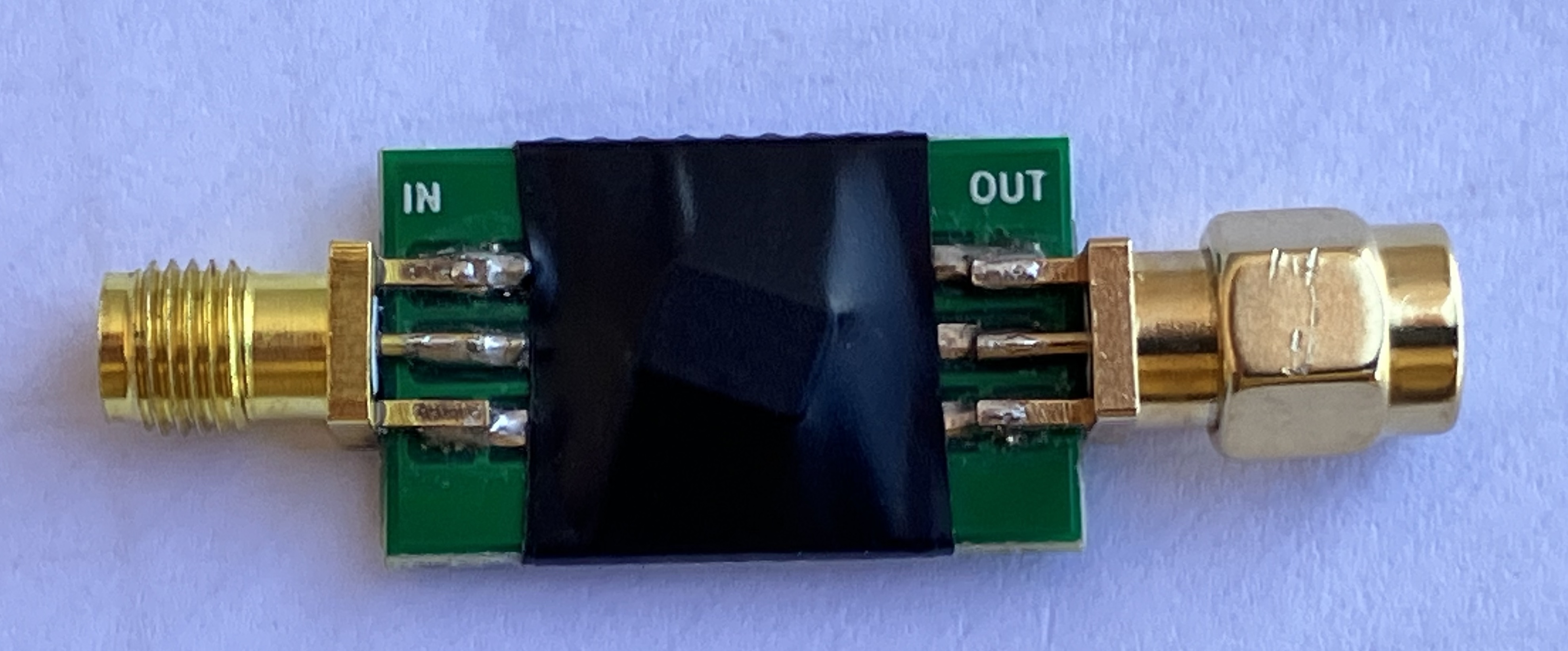

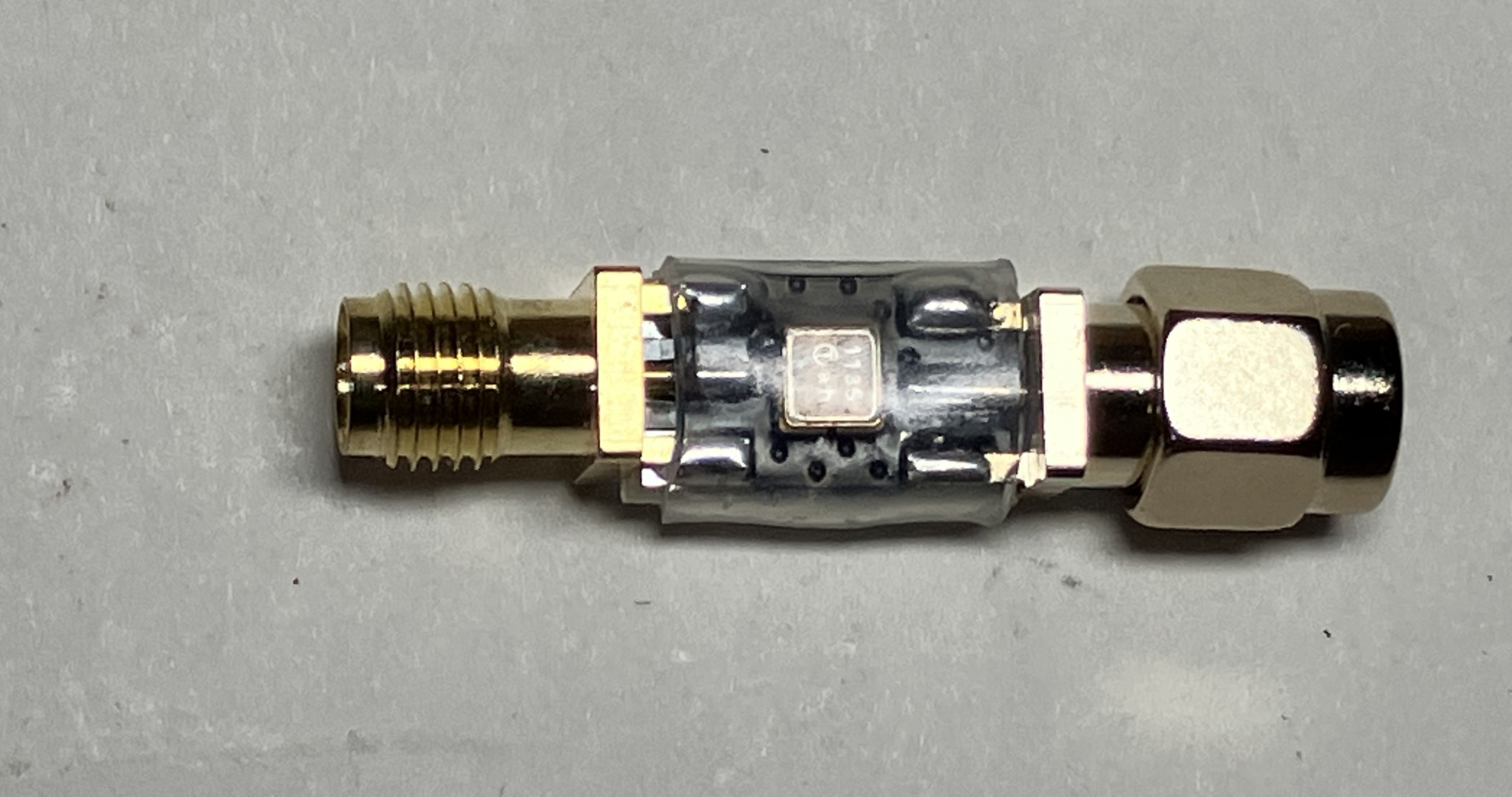

Filtro passa banda

Overview

Análise de frequência de uma série de filtros disponíveis na caixa de “Projetos pendentes”

A proposta é analisar a resposta em frequência de diversos filtros que estavam na caixa de “Projetos pendentes”, com o objetivo de entender suas principais características, o comportamento em diferentes faixas de frequência e possíveis aplicações. A partir dessa análise, busca-se identificar o potencial de aproveitamento desses projetos, contribuindo para sua retomada, aprimoramento ou eventual reutilização em novos contextos.

# Filtro Freq. Corte Perda Bandwidth Q
2 Satélites 133.50 MHz 1.68 dB 39.0 MHz 3.42
3 Satélites V2 137.39 MHz 1.25 dB 2.6 MHz 52.30
4 RadioSondas 403.13 MHz 1.65 dB 7.6 MHz 53.04
5 70cm 433 MHz 1.33 dB 9.6 MHz 45.10
6 Lora 868.66 MHz 2.42 dB 10.9 MHz 79.45
7 ADS-B 1.091 GHz 3.61 dB 14.4 MHz 75.77
8 ADS-B (FlightAware) 1.063 MHz 5.03 dB 232.0 MHz 4.58
9 GPS 1.567 GHz 1.55 dB 40.0 MHz 39.19
10 Wi-Fi 2.448 GHz 3.19 dB 124.3 MHz 19.71

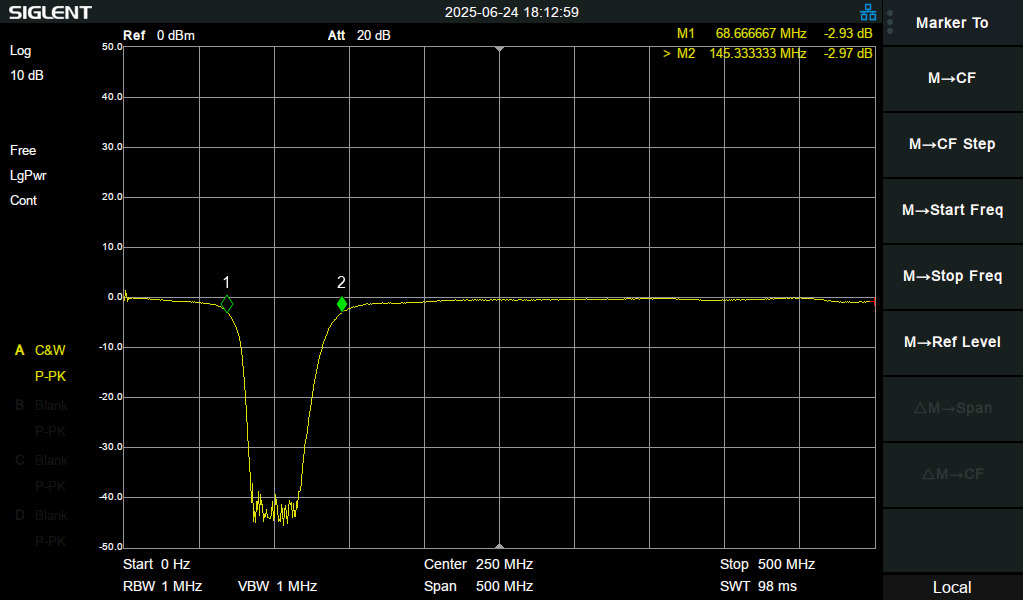

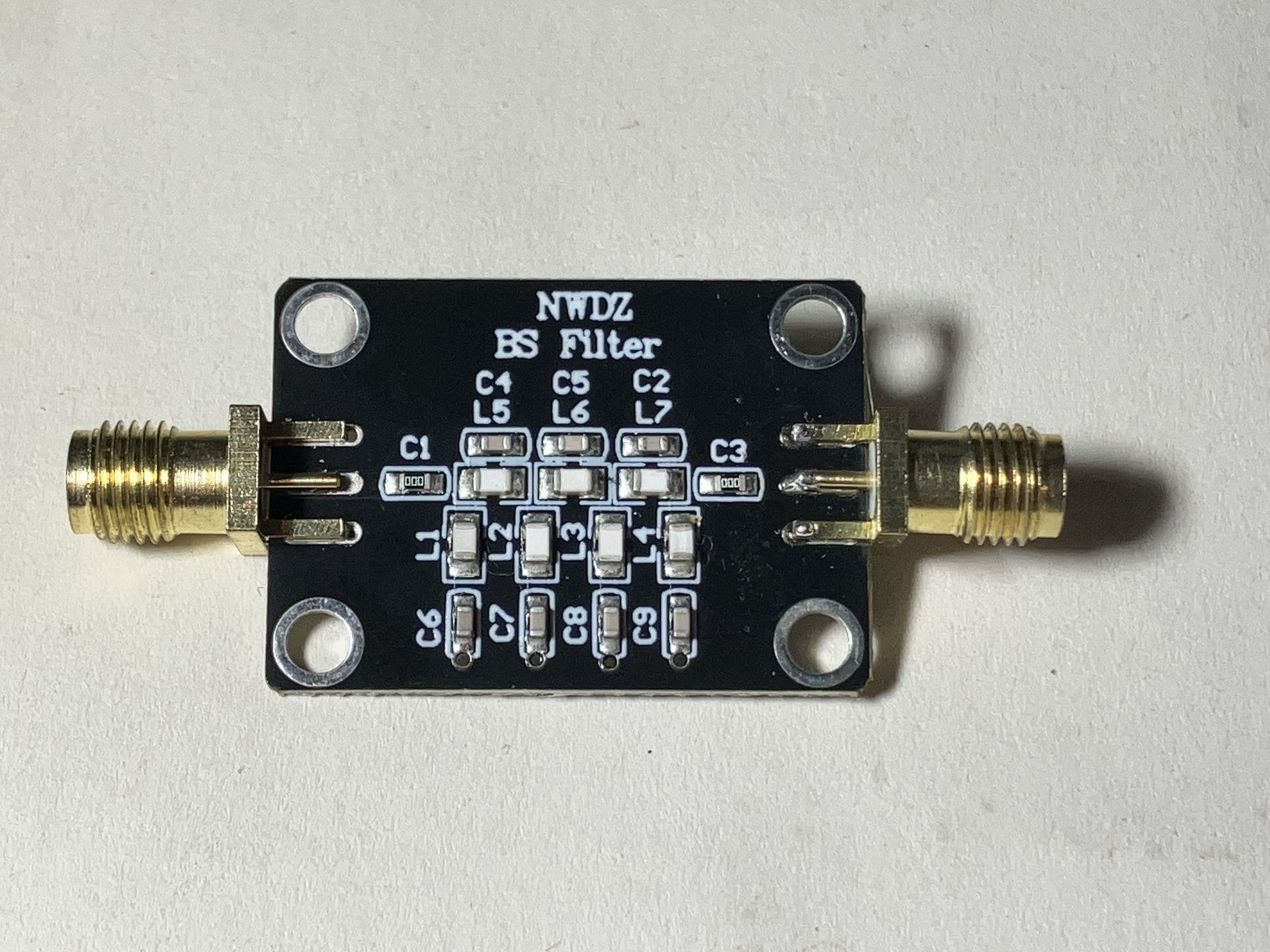

1. Filtro rejeita-banda entre 68MHz e 145MHz

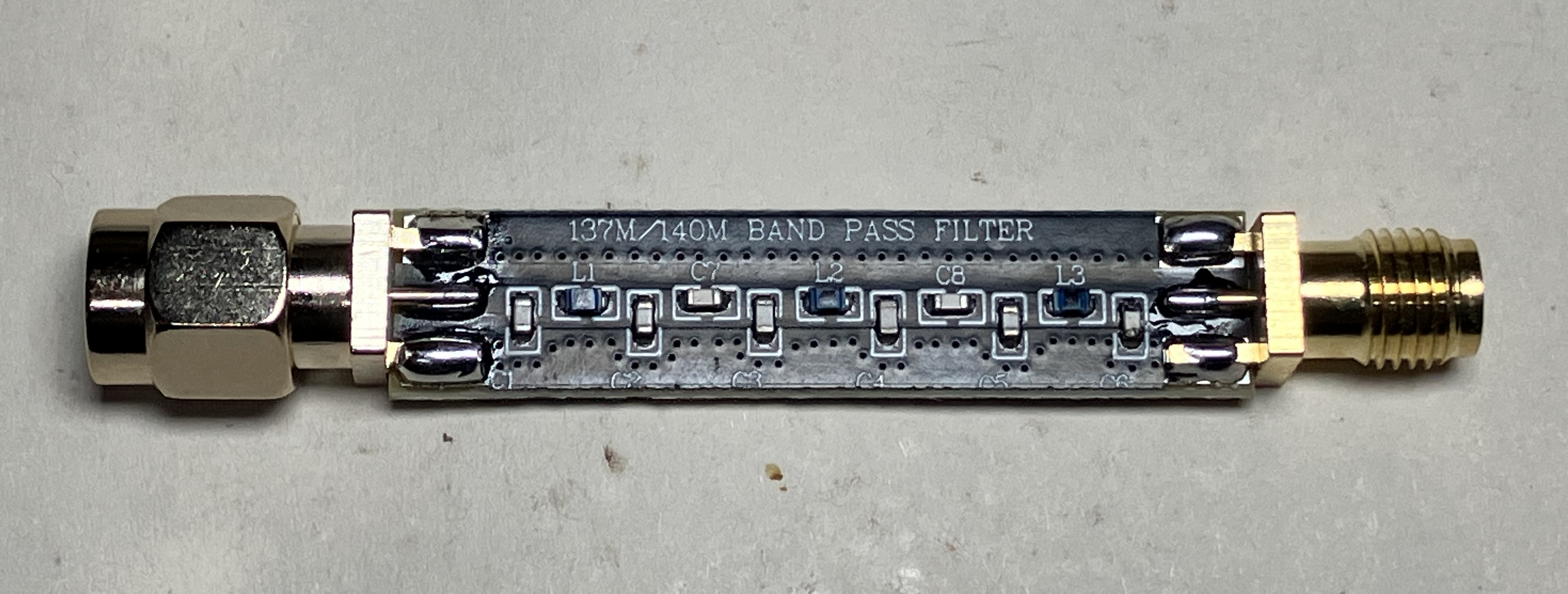

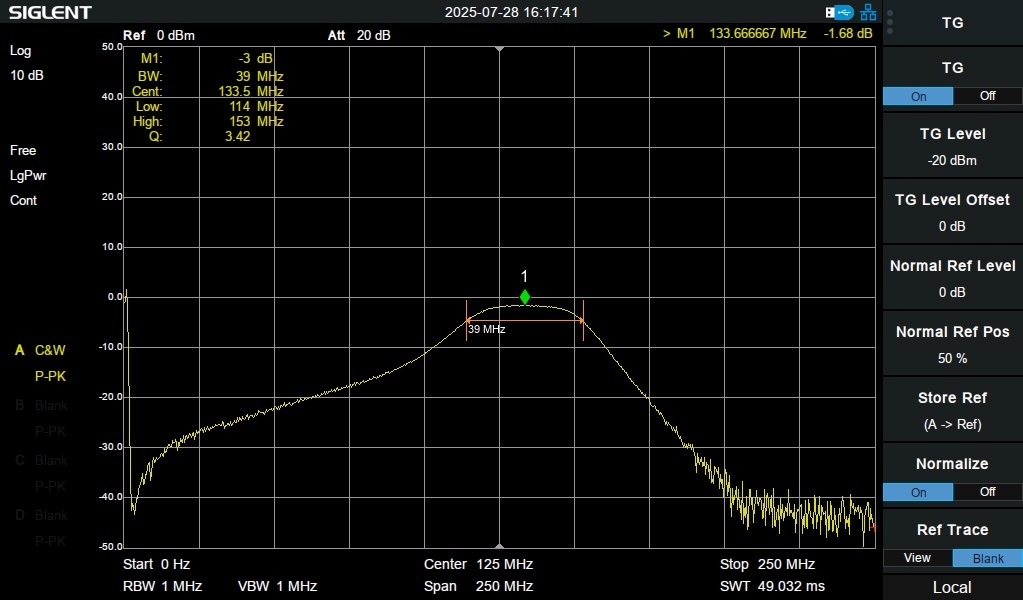

2. Filtro passa-banda 137MHz (Satélites)

  • Frequência de corte: 133.5MHz
  • Perda de Inserção: 1.68dB
  • Bandwidth: 39MHz
  • Q: 3.42

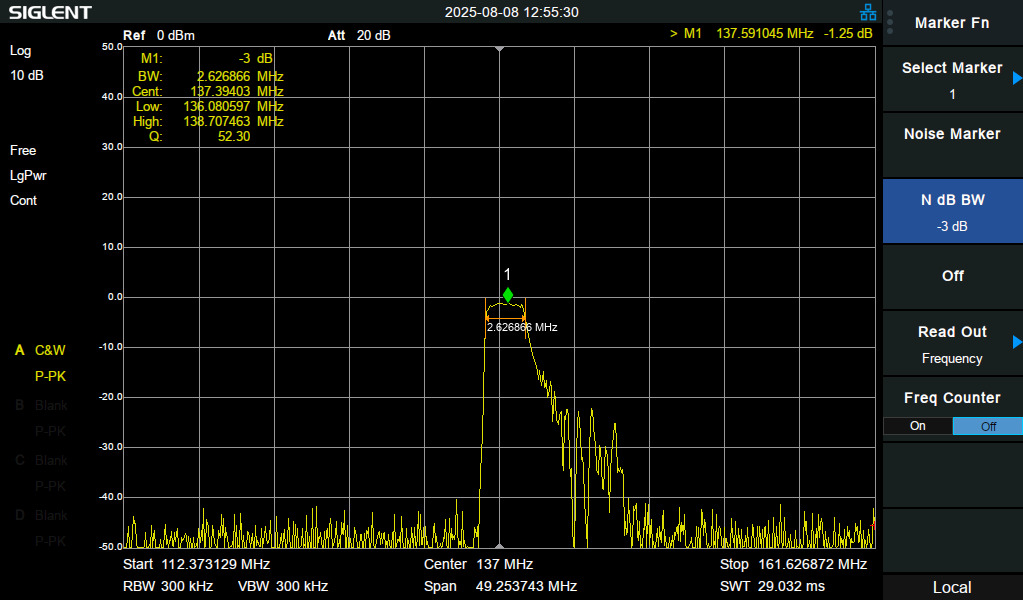

    3. ***Filtro passa-banda 137MHz (versão melhorada) (Satélites) ***
  • Frequência de corte: 137.4MHz
  • Perda de Inserção: 1.25dB
  • Bandwidth: 2.6MHz
  • Q: 52.3

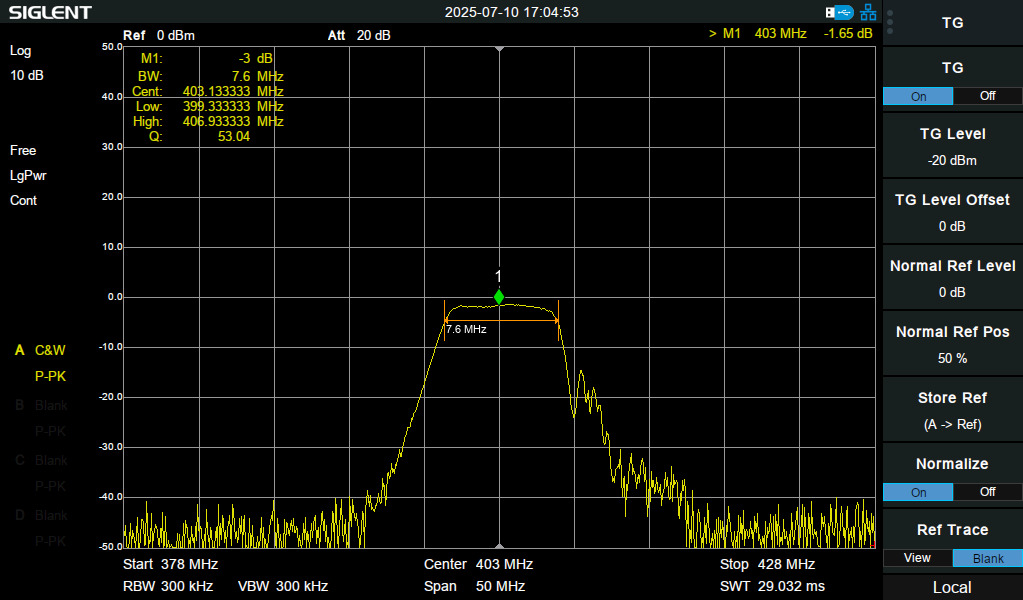

    4. Filtro passa-banda 403MHz (RadioSondas)
    • Frequência de corte: 403.13MHz
    • Perda de Inserção: 1.65dB
    • Bandwidth: 7.6MHz
    • Q: 53.04

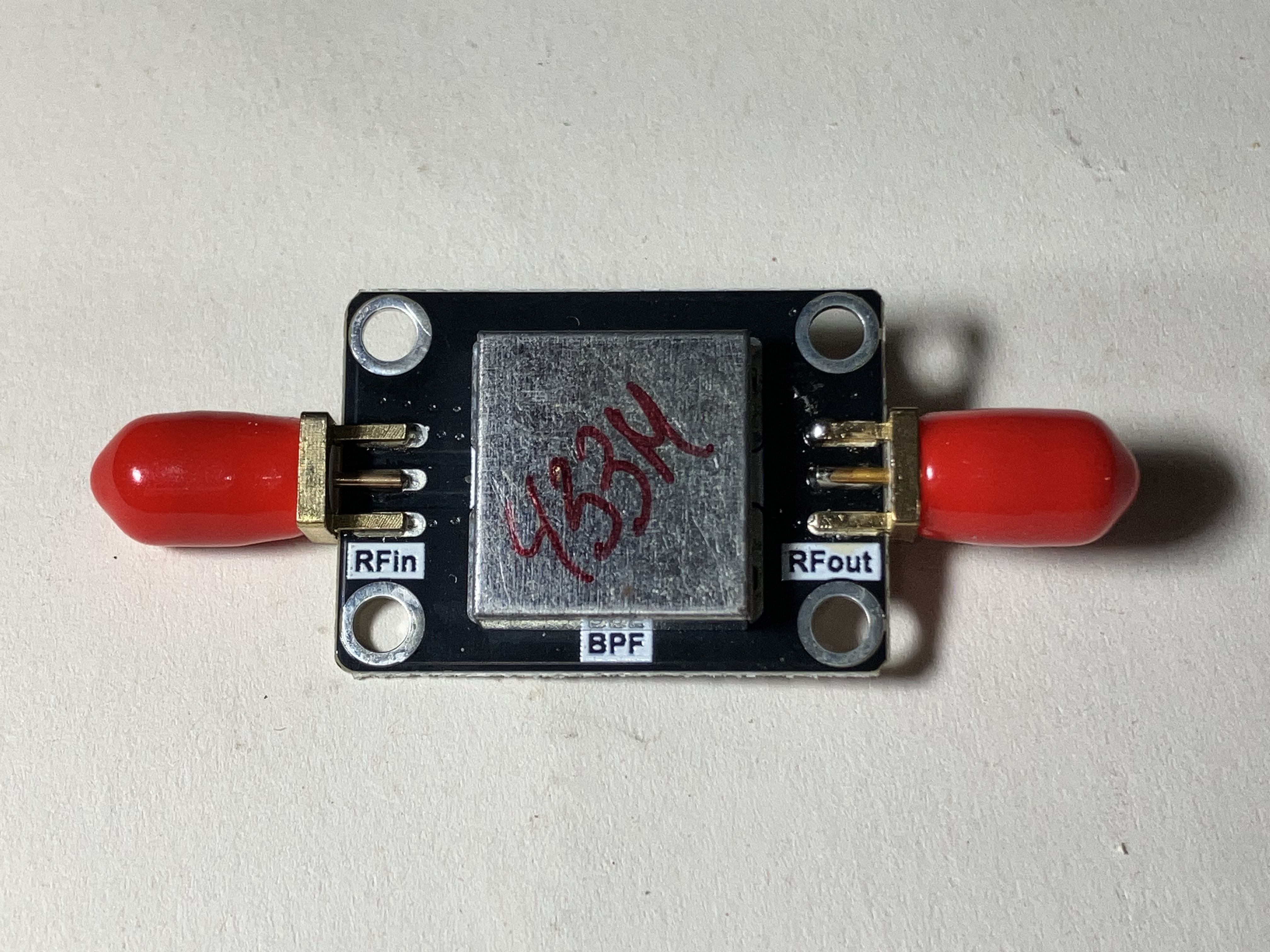

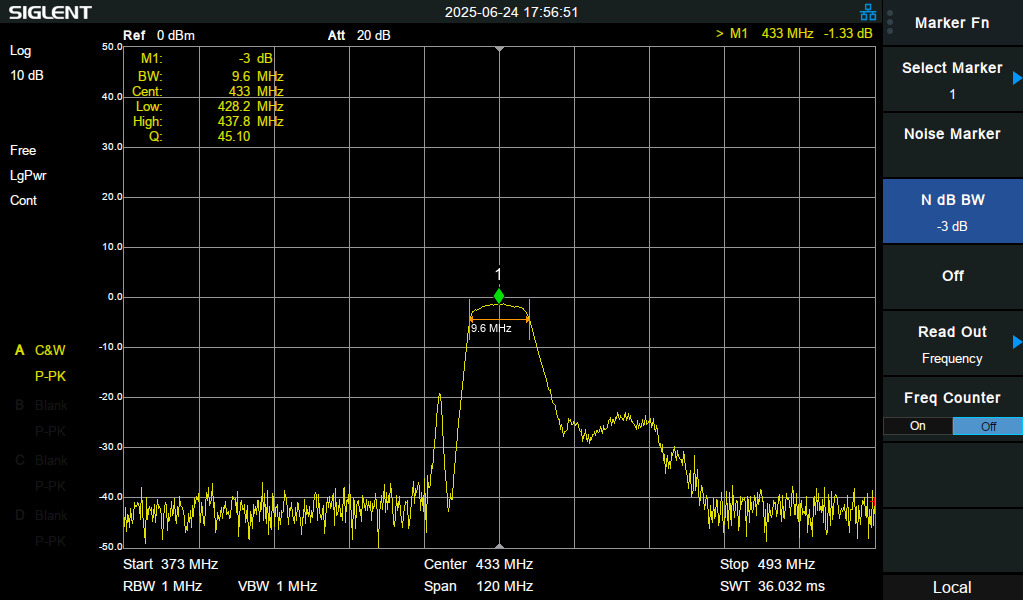

      5. Filtro passa-banda 430MHz (70cm)
    • Frequência de corte: 433MHz
    • Perda de Inserção: 1.33dB
    • Bandwidth: 9.6MHz
    • Q: 45.10

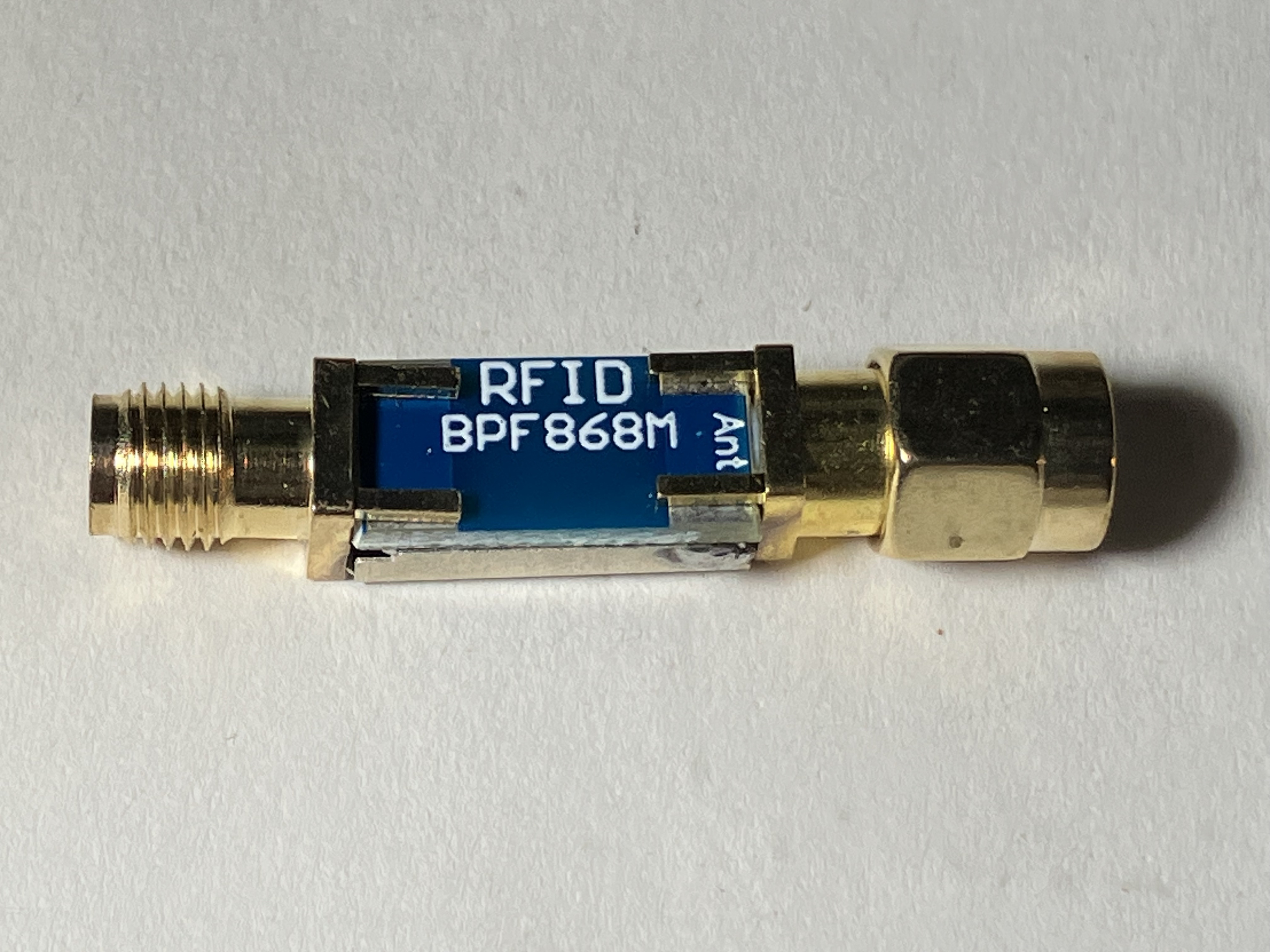

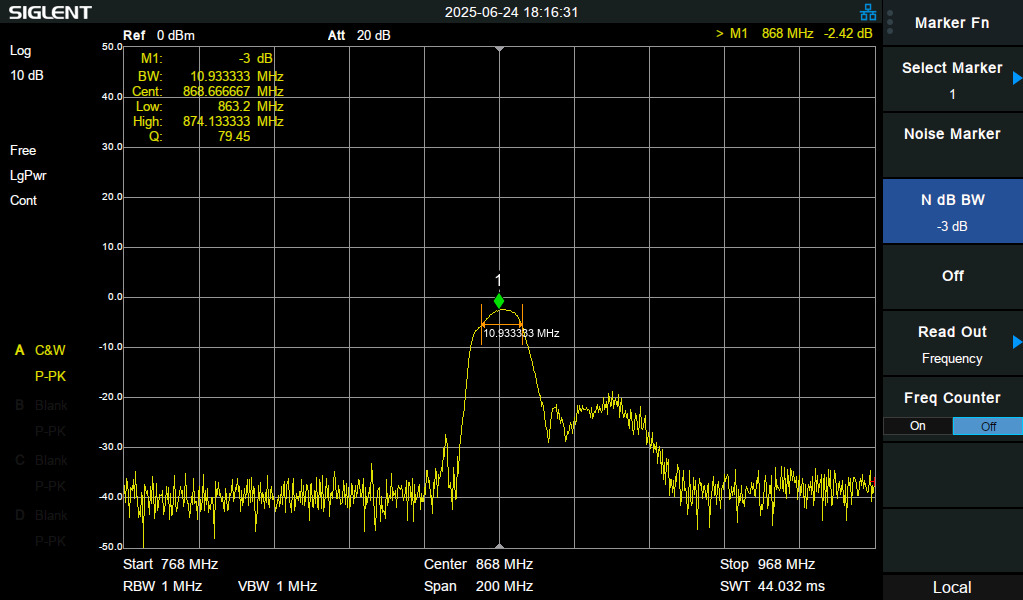

      6. Filtro passa-banda 868MHz (Lora)
    • Frequência de corte: 868.66MHz
    • Perda de Inserção: 2.42dB
    • Bandwidth: 10.93MHz
    • Q: 79.45

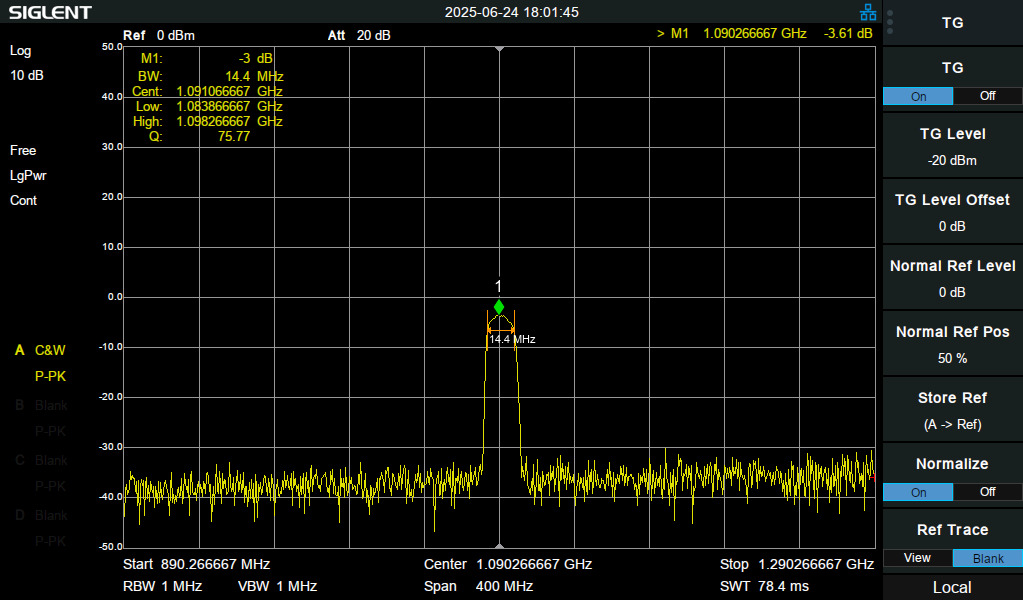

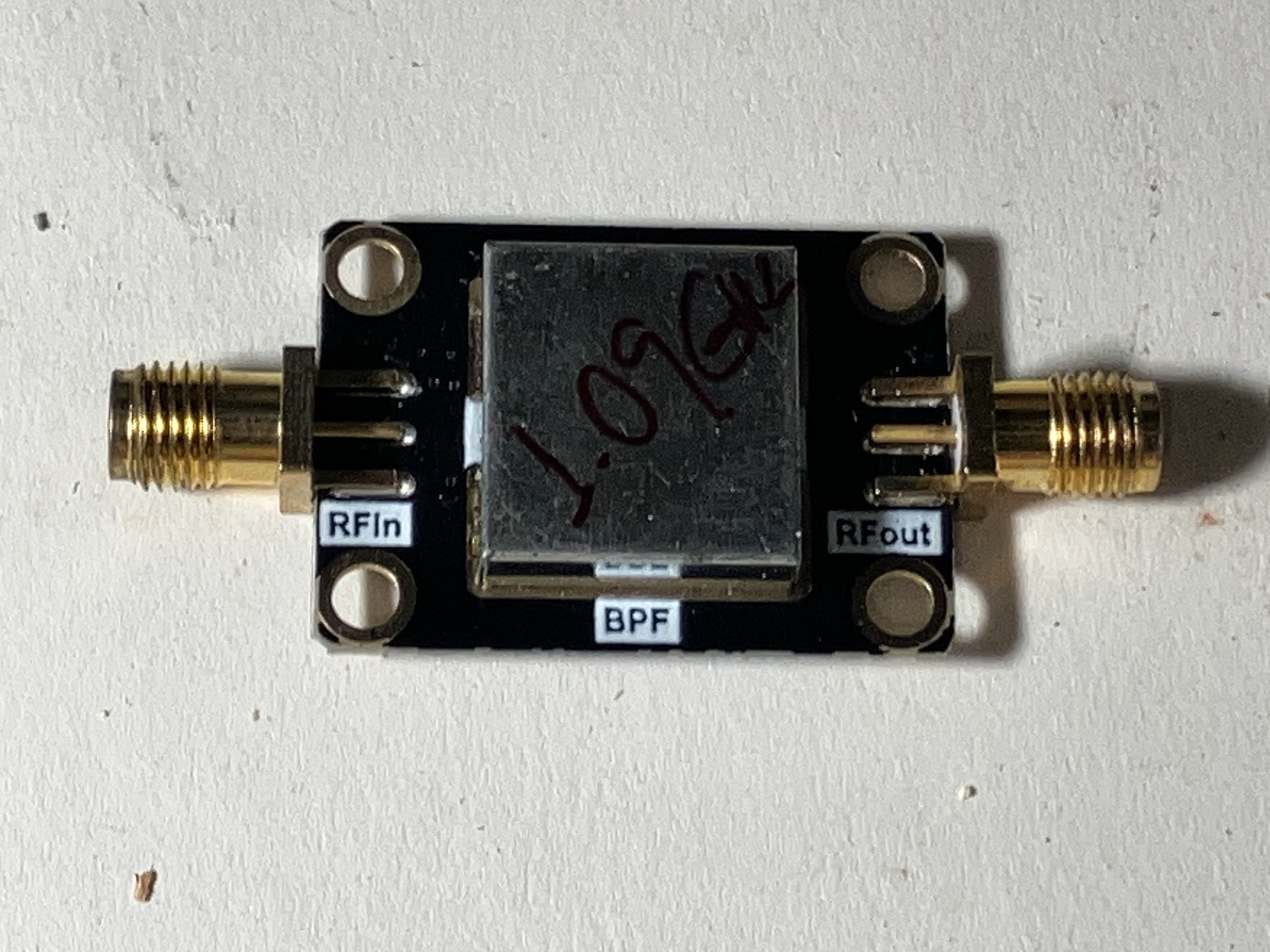

      7. Filtro passa-banda 1.09GHz (ADS-B)
    • Frequência de corte: 1.091GHz
    • Perda de Inserção: 3.61dB
    • Bandwidth: 14.4MHz
    • Q: 75.77

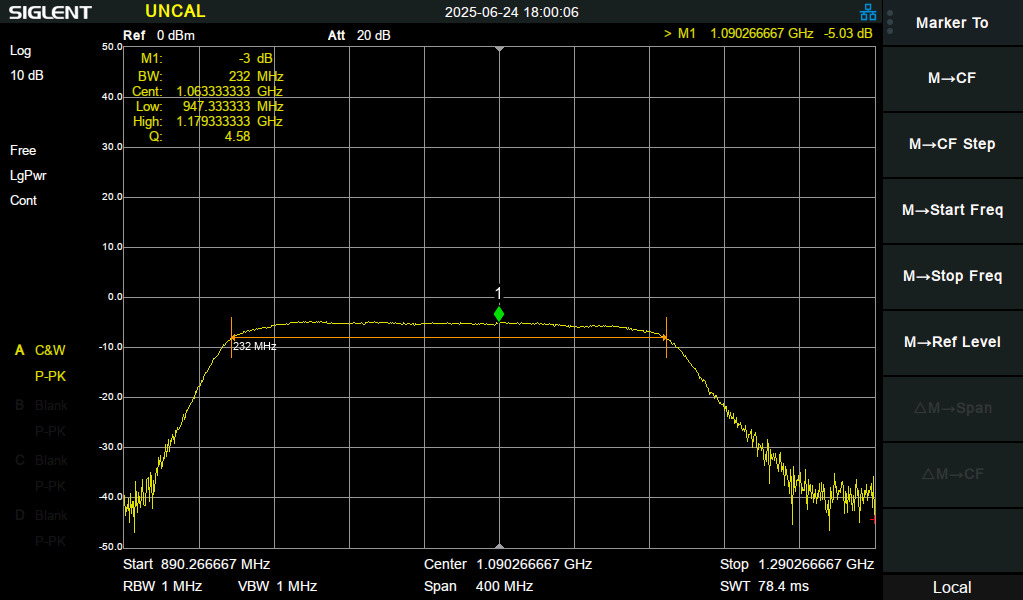

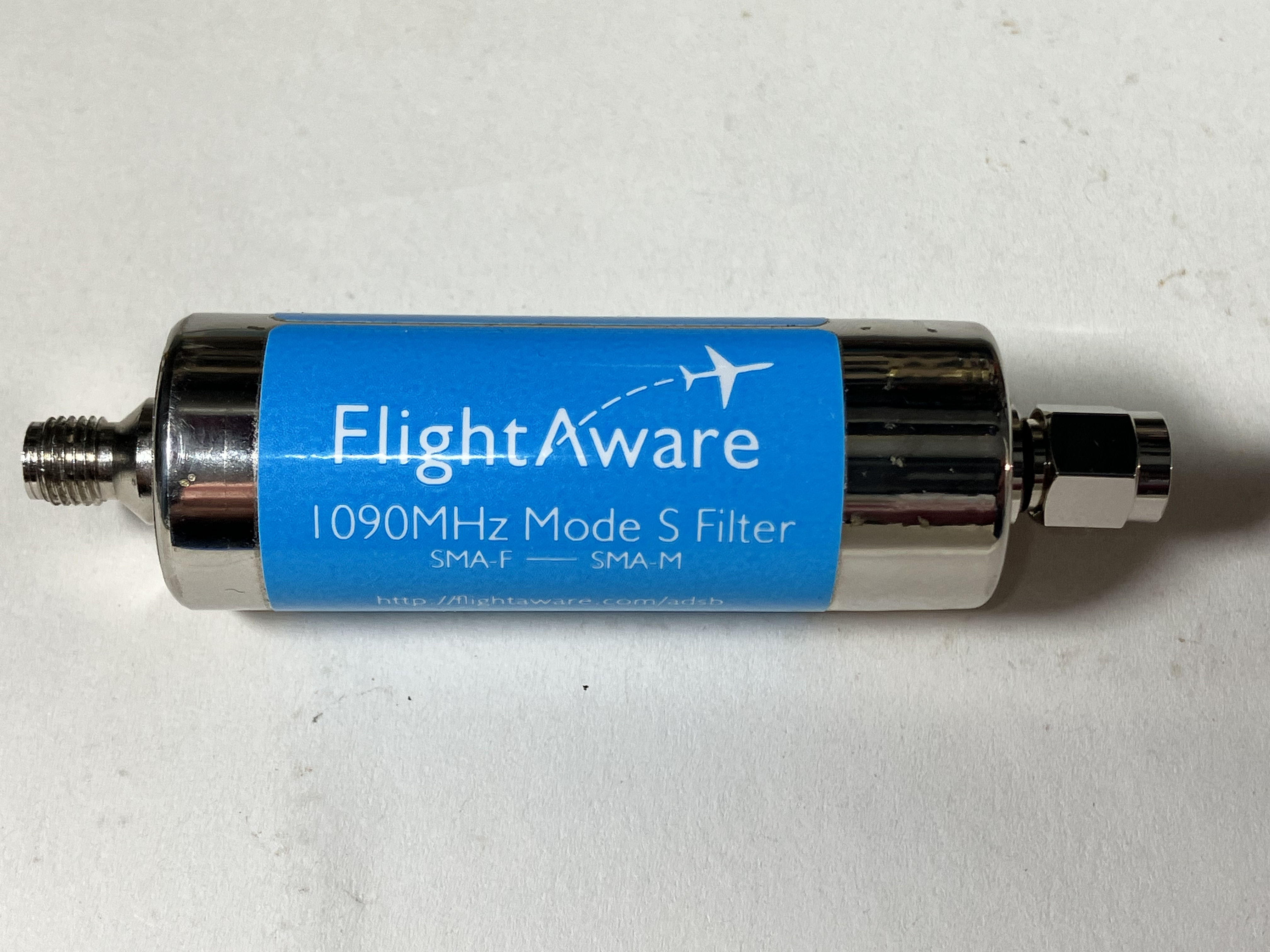

      8. Filtro passa-banda 1.09GHz (FlightAware) (ADS-B)
    • Frequência de corte: 1.063GHz
    • Perda de Inserção: 5.03dB
    • Bandwidth: 232MHz
    • Q: 4.58

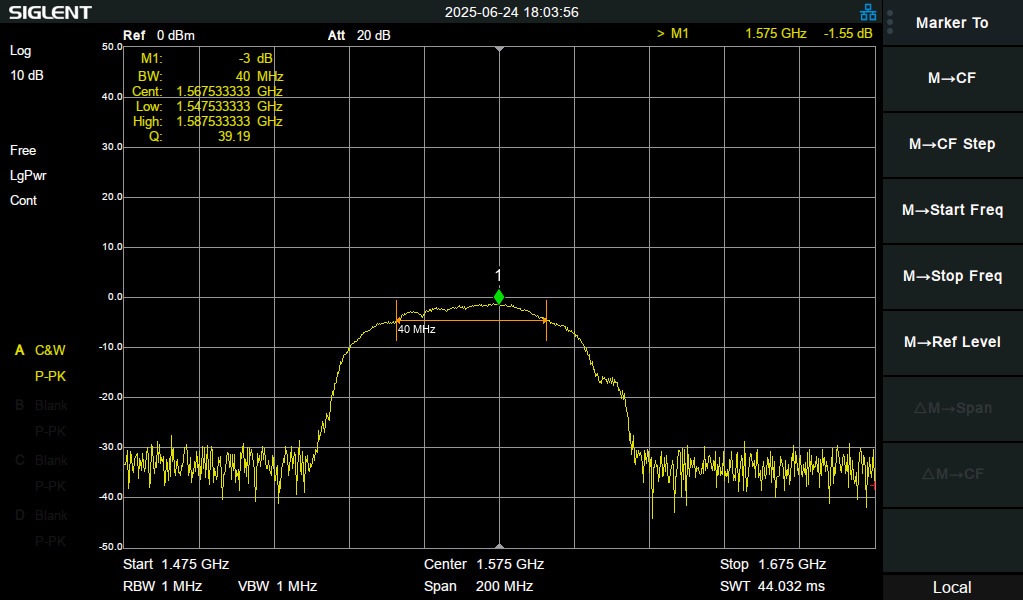

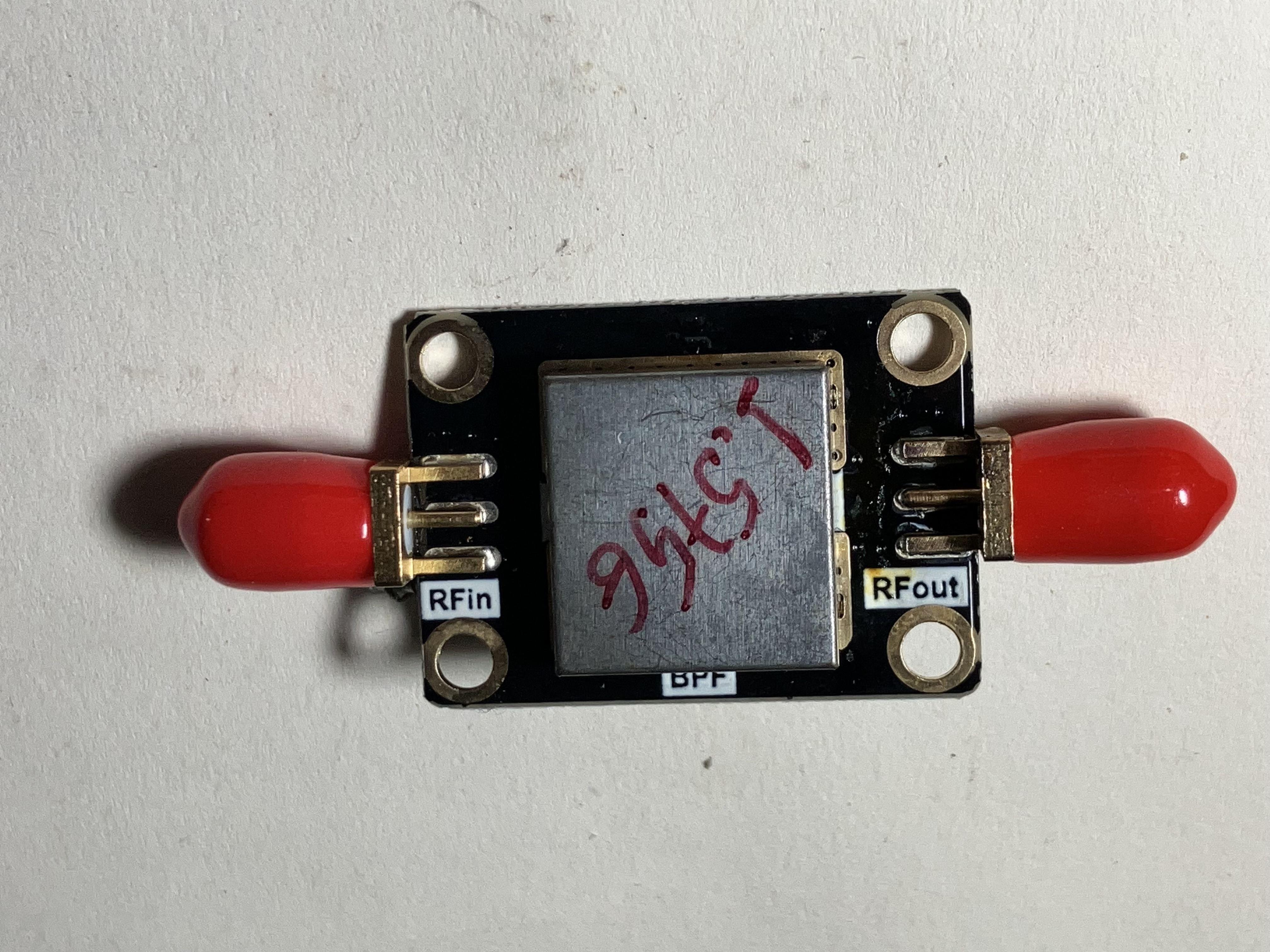

      9. Filtro passa-banda 1.575GHz (GPS)
    • Frequência de corte: 1.567GHz
    • Perda de Inserção: 1.55dB
    • Bandwidth: 40MHz
    • Q: 39.19

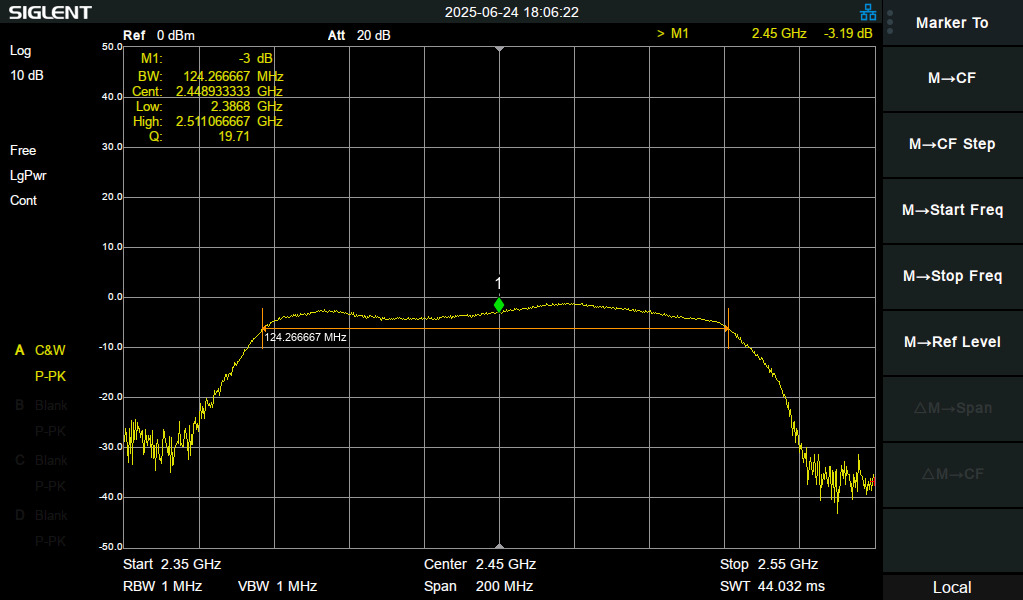

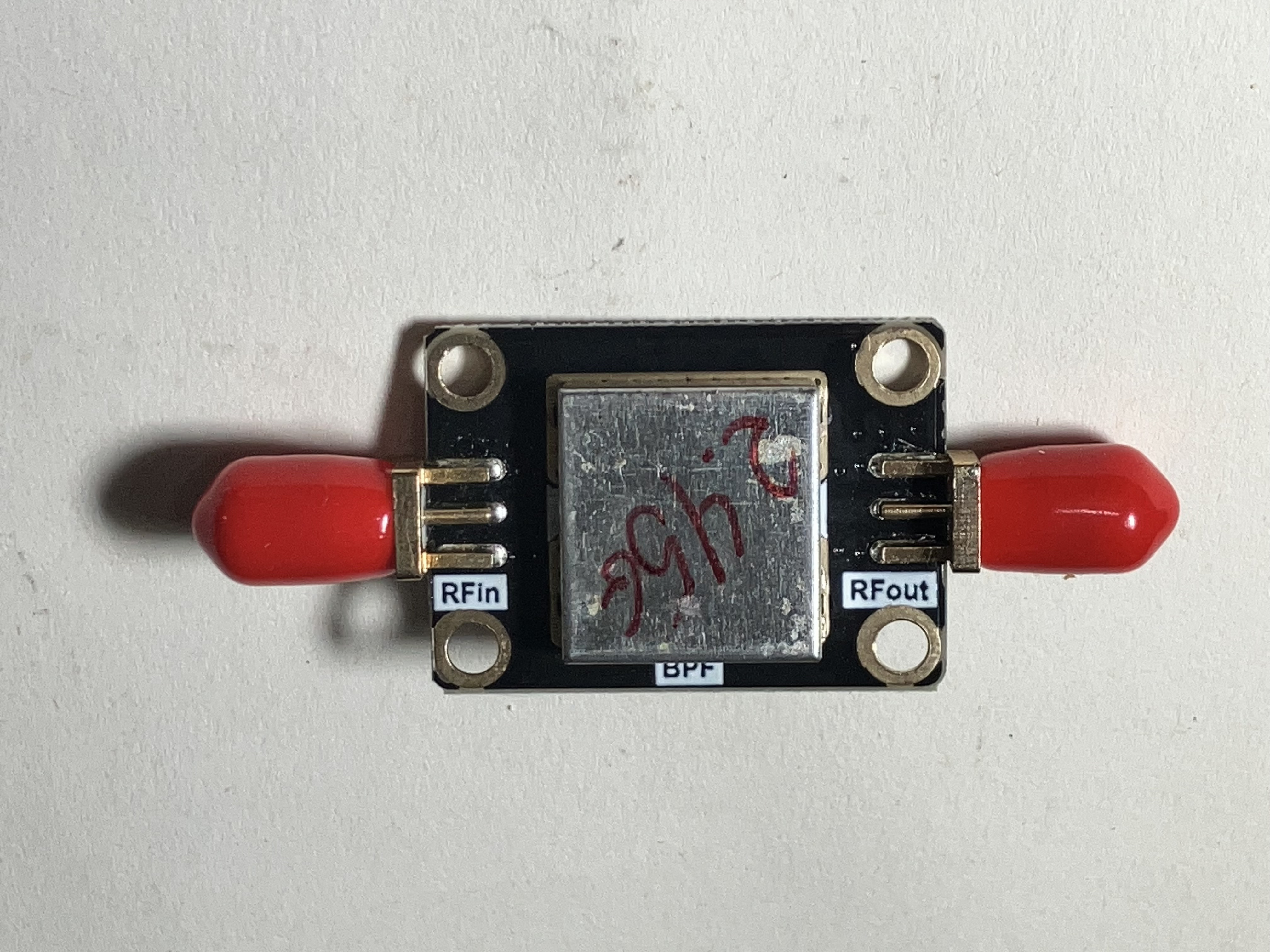

      10. Filtro passa-banda 2.45GHz (Wi-Fi)
    • Frequência de corte: 2.448GHz
    • Perda de Inserção: 3.19dB
    • Bandwidth: 124.26MHz
    • Q: 19.71
